كيف يمكنني قياس مقاومة السلك المملح؟
كمورد للأسلاك المشبعة ، فإن قياس مقاومة الأسلاك المشبعة بدقة أمر في غاية الأهمية. المقاومة هي خاصية كهربائية حاسمة يمكن أن تؤثر بشكل كبير على أداء وجودة الأسلاك المشبعة في مختلف التطبيقات. في منشور المدونة هذا ، سأشارك الأساليب والاعتبارات لقياس مقاومة الأسلاك المشبعة ، بناءً على تجربتي في الصناعة.
فهم أساسيات المقاومة
قبل الخوض في طرق القياس ، من الضروري فهم المقاومة. المقاومة هي المعارضة التي توفرها المادة لتدفق التيار الكهربائي. يتم قياسه في أوم (ω). تعتمد مقاومة الموصل ، مثل السلك المشترك ، على عدة عوامل ، بما في ذلك مادة السلك وطوله ومساحةه المقطعية ودرجة الحرارة.
يتم إعطاء صيغة حساب المقاومة بموجب قانون OHM: (r = \ frac {v} {i}) ، حيث (r) هي المقاومة ، (v) هو الجهد عبر الموصل ، و (i) هو التيار يتدفق من خلاله. صيغة أخرى مهمة هي (r = \ rho \ frac {l} {a}) ، حيث (\ rho) هي مقاومة المادة ، (l) هي طول الموصل ، و (أ) المنطقة المتقاطعة.
العوامل التي تؤثر على مقاومة الأسلاك المشبعة

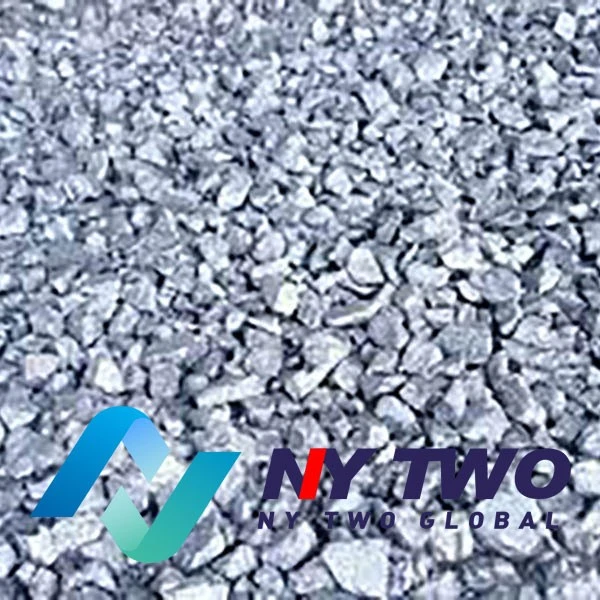

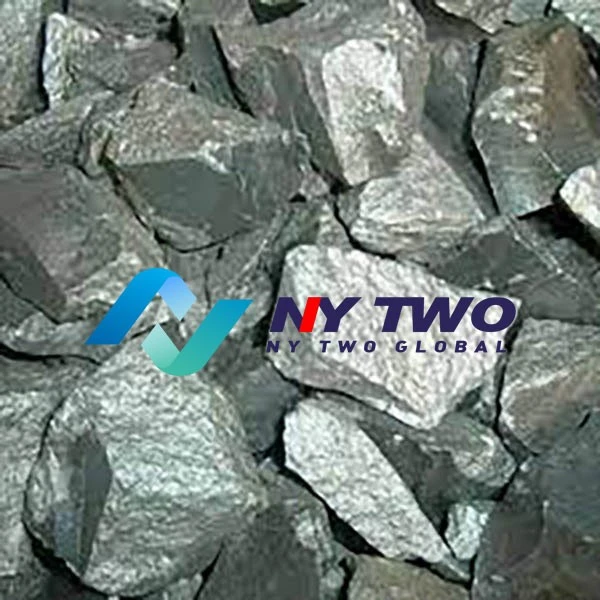

- تكوين المواد: غالبًا ما تصنع الأسلاك المشبعة من مجموعة من المواد المختلفة. على سبيل المثال ، قد تحتوي علىمختلف ferromanganeseوالمغنيسيوم (ملغ) المعدن، والسيليكون المعدني. كل مادة لها مقاومتها الخاصة ، والتي تساهم في المقاومة الشاملة للسلك المحبب. يمكن أن تؤدي سبائك مختلفة ونسبها في السلك المشبب إلى اختلافات كبيرة في المقاومة.
- طول السلك: وفقًا للصيغة (r = \ rho \ frac {l} {a}) ، تتناسب المقاومة مباشرة مع طول السلك. سيكون للأسلاك الطويلة الأطول عمومًا مقاومة أعلى مقارنة بأسلوب أقصر ، بافتراض أن المادة والمساحة المتقاطعة تظل كما هي.
- المتقاطع - المنطقة المقطعية: المقاومة تتناسب عكسيا مع المساحة المقطعية للسلك. سيكون للسلك المملح مع مساحة تقاطع أكبر - مقاومة أقل لأن هناك مساحة أكبر للإلكترونات لتدفق.
- درجة حرارة: تتغير مقاومة معظم المواد مع درجة الحرارة. بالنسبة للمعادن ، تزداد المقاومة عمومًا مع زيادة درجة الحرارة. هذا يعني أن مقاومة السلك المملح ستتغير أيضًا مع تغير درجة الحرارة. لذلك ، عند قياس المقاومة ، من المهم التحكم في درجة الحرارة وتسجيلها.
طرق لقياس مقاومة الأسلاك المشبعة
طريقة اثنين - النقطة
طريقة النقطة هي أبسط طريقة لقياس مقاومة السلك المملح. في هذه الطريقة ، يتم استخدام مصدر طاقة لتطبيق جهد معروف عبر طرفي السلك المولد ، ويتم استخدام مقياس مقياس لقياس التيار المتدفق عبر السلك. ثم ، باستخدام قانون OHM (r = \ frac {v} {i}) ، يمكن حساب المقاومة.
ومع ذلك ، فإن هذه الطريقة لها بعض القيود. يمكن لمقاومة التلامس بين خيوط الاختبار أن تقدم السلك أخطاء ، خاصةً عندما تكون مقاومة السلك منخفضة نسبيًا. أيضا ، لا يفسر أي غير التوحيد في مقاومة السلك على طوله.
طريقة النقطة الأربعة
طريقة النقطة الأربعة ، والمعروفة أيضًا باسم طريقة كيلفن ، هي وسيلة أكثر دقة لقياس مقاومة سلك محفوظ. في هذه الطريقة ، يتم استخدام أربعة تحقيقات. يتم استخدام تحقيقات خارجيان لتطبيق تيار على السلك ، ويتم استخدام اثنين من التحقيقات الداخلية لقياس الجهد عبر قسم معين من السلك.
ميزة طريقة النقطة الأربعة هي أنها تلغي تأثير مقاومة التلامس. نظرًا لأن تحقيقات التيار - الحمل والجهد - فإن تحقيقات القياس منفصلة ، فإن مقاومة التلامس في التيار - لا تؤثر على قياس الجهد ، مما يؤدي إلى قياس مقاومة أكثر دقة.
باستخدام مقياس متعدد
مقياس متعدد الأدوات هو أداة شائعة ومريحة لقياس مقاومة الأسلاك المشبعة. يمكن ضبط معظم المقاييس المتعددة على وضع قياس المقاومة. لاستخدام مقياس متعدد ، ما عليك سوى توصيل خيوط الاختبار بطريقتين من السلك المشبب. تأكد من أن السلك غير متصل بأي مصدر طاقة أثناء القياس لتجنب تلف المقياس المتعدد.
ومع ذلك ، مثل طريقة النقطة ، يمكن أن يتأثر القياس متعدد المقياس بمقاومة التلامس. للحصول على نتائج أكثر دقة ، خاصة بالنسبة للأسلاك المنخفضة المقاومة ، يوصى باستخدام طريقة النقطة الأربعة.
الاحتياطات أثناء قياس المقاومة
- تنظيف جهات الاتصال: قبل إجراء القياس ، تأكد من أن جهات الاتصال بين خيوط الاختبار والأسلاك المشبعة نظيفة. يمكن للأكسدة أو الأوساخ على جهات الاتصال أن تزيد من مقاومة التلامس وتؤدي إلى قياسات غير دقيقة.
- التحكم في درجة الحرارة: كما ذكرنا سابقًا ، يمكن أن تؤثر درجة الحرارة على مقاومة السلك المملوك. حاول قياس المقاومة في درجة حرارة مستقرة وتسجيل قيمة درجة الحرارة. إذا لزم الأمر ، قم بتصحيح المقاومة المقاسة لدرجة حرارة قياسية باستخدام معامل درجة الحرارة لمقاومة المادة السلكية.
- تجنب التدخل الخارجي: الحفاظ على بيئة القياس خالية من التداخل الكهرومغناطيسي. يمكن للحقول المغناطيسية الخارجية أن تحفز التيارات في السلك وتؤثر على نتائج القياس.
أهمية قياس المقاومة لموردي الأسلاك
بالنسبة لمورد الأسلاك المملوءة مثلي ، فإن قياس المقاومة الدقيق أمر بالغ الأهمية لعدة أسباب. أولاً ، يساعد على ضمان جودة الأسلاك المشبعة. من خلال قياس المقاومة ، يمكننا اكتشاف أي عيوب أو تناقضات في السلك ، مثل الاختلافات في تكوين المواد أو المساحة المقطعية.
ثانياً ، يعد قياس المقاومة مهمًا لتلبية متطلبات العملاء. قد يكون للتطبيقات المختلفة متطلبات مقاومة محددة للأسلاك المشبعة. من خلال توفير بيانات مقاومة دقيقة ، يمكننا خدمة عملائنا بشكل أفضل وضمان تلبية منتجاتنا احتياجاتهم.
أخيرًا ، يمكن أن يساعد قياس المقاومة أيضًا في البحث وتطوير منتجات الأسلاك المشهورة الجديدة. من خلال فهم كيفية تأثير العوامل المختلفة على المقاومة ، يمكننا تحسين عملية التصميم والتصنيع للأسلاك المشبعة لتحقيق أداء أفضل.
خاتمة
يعد قياس مقاومة الأسلاك المشبعة مهمة معقدة ولكنها أساسية لموردي الأسلاك المشبعة. من خلال فهم العوامل التي تؤثر على المقاومة واستخدام طرق القياس المناسبة ، يمكننا ضمان جودة وأداء منتجاتنا. سواء كان ذلك باستخدام طريقة اثنين - النقطة ، أو طريقة النقطة الأربعة ، أو المقياس المتعدد ، فإن كل طريقة لها مزايا وقيودها الخاصة ، ويعتمد اختيار الطريقة على المتطلبات المحددة للقياس.
إذا كنت مهتمًا بشراء الأسلاك المرتفعة عالية الجودة أو لديك أي أسئلة حول قياس المقاومة أو جوانب أخرى من الأسلاك المشبعة ، فلا تتردد في الاتصال بنا لمزيد من المناقشة والتفاوض. نحن ملتزمون بتزويدك بأفضل المنتجات والخدمات.
مراجع
- Serway ، RA ، & Jewett ، JW (2018). الفيزياء للعلماء والمهندسين مع الفيزياء الحديثة. تعلم Cengage.
- Hayt ، WH ، & Kemmerly ، JE (2001). تحليل الدائرة الهندسية. ماكجرو - هيل.
