قوس دمج ألومينا
توفر بلورات Corundum المذابة في فرن القوس الكهربائي 2000 درجة ضمان الطبقة السفلية لحياة المواد الحرارية وكفاءة الطحن
جوهر المنتج
هذا ليس مسحوق الألومينا العادي ، ولكن الكوروندوم البلوري المفرد الذي يذوبه وإعادة بلورته من البوكسيت في أكبر من أو يساوي 2000 درجة . يتم اشتقاق خصائصه من:
نمو البلورة
التبريد البطيء لتشكيل 10-400 μM Complete -al₂o₃ بلورات
إزالة الشوائب الطبيعية
Fe/Si وغيرها من الشوائب تطفو وينفصلون أثناء الصهر (نقاء 95-99.5 ٪)
التحكم في الكسور
يتم إنتاج الجزيئات متعددة الخلايا بعد التكسير (أداء الطحن/الترابط المحسن)
المعلمات الفنية
التكوين النموذجي:
- البني corundum: al₂o₃ 94-97 ٪|tio₂ 1.5-3.5 ٪ (تشديد) 丨 sio₂ 1-2 ٪
- White Corundum: al₂o₃ 99.2 ٪ ↑|Na₂o أقل من أو يساوي 0.3 ٪ (التحكم في الصوديوم لمنع الانفجار)
الخصائص الفيزيائية:
- صلابة موس: 9.2 (الثانية فقط إلى الماس)
-بوليك الكثافة: 1.7-1.9 g/cm³ (يؤثر على ريولوجيا المخالفين)
- المغناطيسية:<0.02% (key indicator for precision polishing)
لماذا تختار electrofusion بدلا من التلبيد؟
مقارنة المنتج
المقارنة بين الانتقال الكهربائي والتلبيخ
| عناصر المقارنة | تنصهر الألومينا | ألومينا الملبدة |
| بنية البلورة | أكمل بلورة واحدة | التجميع متعدد البلورات |
| استقرار الصدمة الحرارية | 1700 درجة حرارة غرفة 15 مرة دون تكسير | عادة<10 cycles |
| طحن الأداة حياة | طحن العجلة المتانة ↑ 35 ٪ | من السهل أن تنحسر والسقوط |
سيناريوهات التطبيق
السيناريو 1: قسم تجديد من نبات المواد الحرارية
"عندما يحتاج مغرفةك القابلة للتشويش إلى مقاومة تآكل الصلب المنصهر بنسبة 1600 درجة:
أضف 8-15 ٪ 3-5 mm muscregate brown corundum
مقاومة التآكل أعلى 2.3 مرة من corundum الملبد
إشارة إلى قضية شركة الصلب: LADLE LIFE من 85 مرة إلى 122 مرة
المشهد 2: ورشة إنتاج المنتجات الكاشطة
"عند معالجة سبائك النيكل العالية (مثل Inconel 718):
استخدم عجلة طحن Corundum White F80
انخفاض الالتصاق بنسبة 70 ٪ مقارنة مع كاشطات كربيد السيليكون
البيانات المقاسة: انخفضت قيمة RA السطحية من 1.2μm إلى 0.6 ميكرون
الإنتاج ومراقبة الجودة (تفاصيل حقيقية)
تتبع المواد الخام

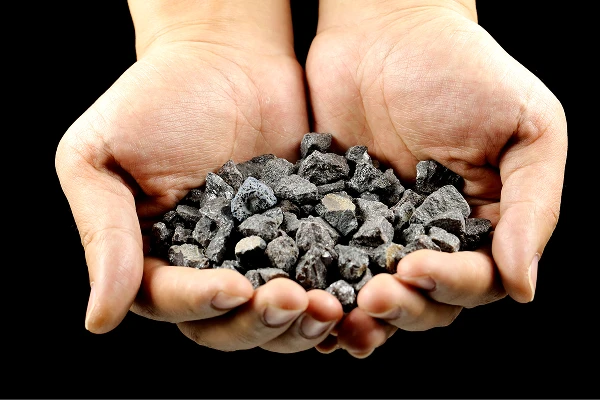

البوكسيت: منجم هنان سانمينشيا من الدرجة A (al₂o₃ أكبر من أو يساوي 85 ٪ ، منخفض البوتاسيوم والصوديوم)
عملية الصهر
36 ساعة عملية ذوبان ← 72 ساعة تبريد طبيعي
التحكم في حجم الجسيمات

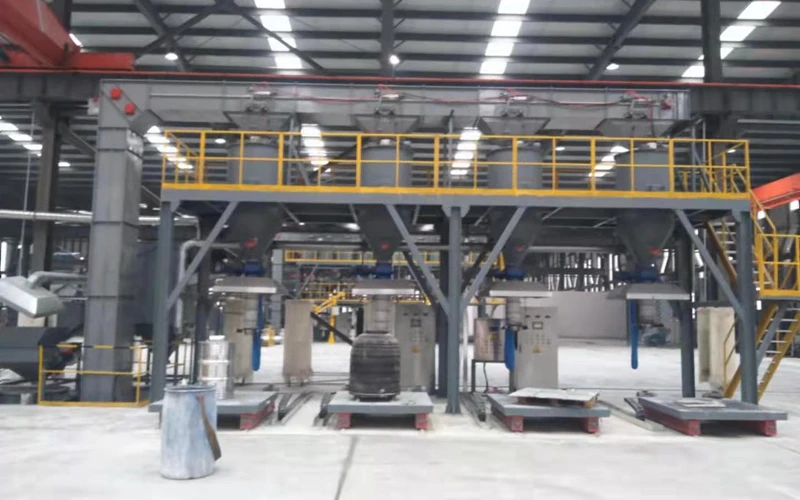

المواد الخام → سحق الخشنة ← الفصل المغناطيسي وإزالة الحديد → الفحص والتقدير → تشكيل تدفق الهواء
التعليمات
إذا كنت:
تصميم محلول بطانة فرن عالي درجة الحرارة
تبحث عن مجموعة فعالة من حيث التكلفة لتحل محل الزركونيوم corundum
حل مشكلة طحن الكربيد والرمال
الوسم : قوس تنصهر ألومينا ، الصين قوس مصنّعين من الألومينا والموردين, السيراميك الحراري, الألياف الحرارية, البلاديات الحرارية, راتنجات الحراريات, stannates الحرارية, أكسيد الزنك الحراري
قد يعجبك ايضا
إرسال التحقيق
