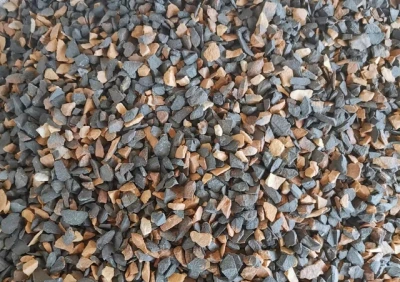

مقدمة إلى موليت

ينقسم الموليت إلى ثلاثة أنواع: -الموليت، أي ما يعادل النقي 3Al2O3·2SiO2، ويشار إليه بالنوع 3:2؛ - الموليت، محلول صلب مع زيادة Al2O3، ذو طابع موسع قليلاً، يشار إليه بالنوع 2:1؛ جاما موليت، محلول صلب يحتوي على كمية صغيرة من TiO2 وFe2O3. الموليت مستقر في الخواص البتروكيماوية وغير قابل للذوبان في HF. كثافته 3.03 جم/سم 3، صلابة موس 6 ~ 7، نقطة الانصهار 1870 درجة، الموصلية الحرارية (1000 درجة) 13.8 وات/(م·ك)، معامل التمدد الخطي (20 ~ 1000 درجة) 5.3×{{ 30}} درجة، معامل المرونة 1.47×1010Pa.

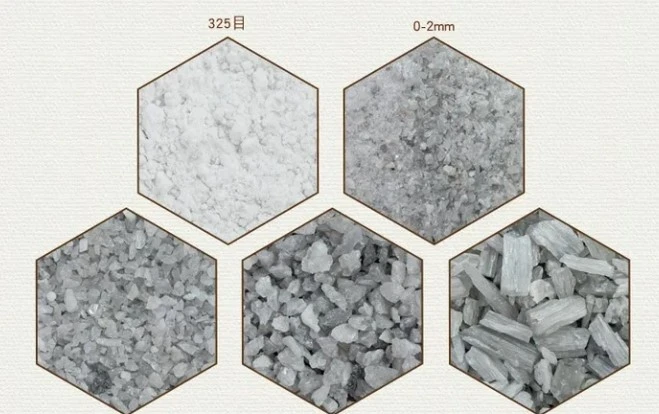

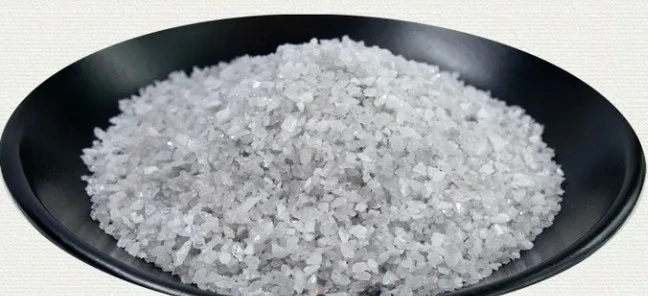

الموليت عبارة عن مادة خام حرارية تحتوي على الطور البلوري 3Al2O3.2SiO2 كمكون رئيسي. ينقسم الموليت إلى موليت طبيعي وموليت صناعي. الموليت الطبيعي نادر وهو اصطناعي بشكل عام. التركيب الكيميائي للموليت هو Al2O371.8% وSiO228.2%. الهيكل المعدني هو نظام بلوري معيني، ويتم ترتيب البلورات في أعمدة وإبر وسلاسل طويلة. تتخلل إبرة الموليت في المنتجات لتشكيل هيكل عظمي صلب.

يتمتع الموليت بخصائص ميكانيكية وحرارية جيدة عند درجة حرارة عالية، وبالتالي فإن الموليت الاصطناعي ومنتجاته يتمتع بمزايا الكثافة العالية والنقاء، وقوة هيكلية عالية عند درجة حرارة عالية، ومعدل زحف منخفض عند درجة حرارة عالية، ومعدل تمدد حراري منخفض، ومقاومة قوية للتآكل الكيميائي. ومقاومة جيدة للصدمات الحرارية.

يمكن بشكل عام أن يتم إنتاج مواد الموليت من الكاولينيت ومعادن مجموعة السيليمانيت وهيدروكسيد الألومنيوم أو أكسيد الألومنيوم وثاني أكسيد السيليكون التي يتم تصنيعها مباشرة. تتفاعل المادة الطينية مع معادن مجموعة الألومينا أو السيليمانيت والألومينا الصناعية تحت ظروف التسخين F لتكوين الموليت الأولي والثانوي، ويتكون الموليت الأولي في نطاق 1000 ~ 1200 درجة، ويتم زيادة التبلور عن طريق زيادة درجة الحرارة. عادة ما ينتهي تكوين الموليت الثانوي عند درجة حرارة 1650 درجة. من أجل إنتاج منتجات الموليت الكثيفة، يتم استخدام عملية التلبيد ذات الخطوتين بشكل شائع. الموليت يأتي في شكلين بلوري: حادي ومنشوري. يعمل الموليت الحلقي على تقوية الطور الزجاجي ومرحلة التركيب الكيميائي للمادة، وتكون مقاومة الموليت الحلقي أعلى من الموليت المنشوري. يتم تسخين الكاولينيت بسرعة إلى أكثر من 1400 درجة مئوية لتكوين الموليت الحلقي. وبخلاف ذلك، فإن التسخين البطيء إلى درجة حرارة منخفضة يشكل موليت موشوري. هناك أيضًا تقارير عن وجود موليت أنبوبي وكروي، ويفترض أن الأول يرجع إلى عدم تطابق حجم رباعي السطوح السيليكا والألومينا مما يؤدي إلى التوتر الناتج عن الشكل الأنبوبي، ويسمى الأخير موليت نيتروجيني. إن خصائص تباين التمدد الحراري للموليت تجعله يتمتع بثبات حراري جيد. عندما يتم استخدام مادة الموليت المتقدمة كأجزاء وحدة التغذية، فإنه يمكن استبدالها مباشرة بوحدة التغذية العاملة دون التسخين المسبق.

الوسم : مقدمة للموليت، مقدمة الصين لمصنعي وموردي الموليت, كبريتيدات الحرارية, سيليكات الهيدروكسيد الحرارية, سيليكات بيركلور الحرارية, تيتانيات الحرارية, تحسين الحرارية, الصلب الحرارية
